Nexus Fex (Fabric Extender)

Cisco Nexus 2000 (N2K) utilise la technologie des Fexs afin de fournir une première couche d’accès pour les serveurs des Data Centers. Le switch Parent d’un 2K peut être un Nexus 5000, Nexus 7000 ou Nexus 9000.

En utilisant la technologie Fex, toutes les configurations du switch 2K (Ports, Management,…) se font à partir du switch parent auquel le 2K est connecté. On peut imaginer comme si le 2K est un slot ou une carte à part insérée dans le switch parent (5K, 7K, …).

Il faut toujours s’assurer avant de débuter la configuration que la Feature Fex est activée suite à l’implémentation de la commande « feature fex ».

Deux modes de Design et de Config existent pour la mise en place des Fex : Single Homed et Dual Homed FEX. Voir ce qui suit pour les configurations …

Le Po d’un seul switch parent mène vers le Fex.

fex 100
 pinning max-links 1
 description FEX
 type N2248TP-E

interface Po100
 description FEX
 switchport mode fex-fabric
 fex associate 100
 no shut

interface Ethernet1/2
 switchport mode fex-fabric
 fex associate 100
 channel-group 100
 no sh

interface Ethernet1/3
 switchport mode fex-fabric
 fex associate 100
 channel-group 100
 no sh

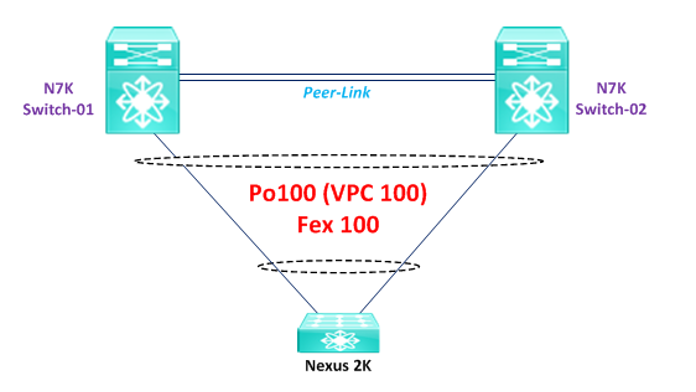

Deux switches parents portent le Fex.

Le Po est partagé entre les deux switches et donc c’est un VPC qui mène vers le 2K connecté.

La configuration des interfaces des Ends Users pour un Dual Homed-Fex doit être identique sur les deux switches Parents (N5K, N7K…), sinon elles seraient en état « shutdown » : inconsistency configuration Error.

Les commandes principales pour vérifier la bonne implémentation du Fex sont :

N5K# show fex
  FEX         FEX           FEX                       FEX
Number    Description      State            Model            Serial
------------------------------------------------------------------------
100        FEX        Image Download     N2K-C2248TP-1GE   SKI18203L2P

N5K# show fex
  FEX         FEX           FEX                       FEX
Number    Description      State            Model            Serial
------------------------------------------------------------------------
100        FEX            Online         N2K-C2248TP-1GE   SKI18203L2P

N5K# show interface status fex 100
--------------------------------------------------------------------
Port          Name           Status    Vlan      Duplex  Speed   Type
--------------------------------------------------------------------
Eth100/1/1    --              notconnec 1         auto    auto    --
Eth100/1/2    --              notconnec 1         auto    auto    --
Eth100/1/3    --              notconnec 1         auto    auto    --
Eth100/1/4    --              notconnec 1         auto    auto    --
Eth100/1/5    --              notconnec 1         auto    auto    --
Eth100/1/6    --              notconnec 1         auto    auto    --

- Il faut savoir que les architectures et topologies avec les Fex NE sont pas TOUTES permises ! La documentation suivante de Cisco illustre bien les différents cas de figures :

https://www.cisco.com/c/en/us/support/docs/switches/nexus-2000-series-fabric-extenders/200363-nexus-2000-fabric-extenders-supported-un.html

- Pour les 9Ks, avant de passer à la configuration des FEXs, il faut installer la Feature du Fex nécessaire avec les commandes ci-dessous :

switch(config)# install feature-set fex
switch(config)# feature-set fex
